Несколько лет мы пытались найти хороший отоскоп Российского производства. К сожалению, все найденные изделия были тяжелыми, страшненькими и тускло светящими. Стоимостью выше солидных зарубежные брендов. И вот удача нам улыбнулась! Мы нашли яркий и удобный Российский отоскоп, дешевле импортных аналогов!

Знакомьтесь. Карманный фиброоптический отоскоп с LED освещением Stern Otoview.

Для выяснения достоинств и недостатков Российского изделия сравним прибор с аналогами от двух известных немецких брендов. Немцы на фото под номерами один и два. По центру- наш отоскоп.

Сравнение отоскопов SternOtoview и немецких аналогов

Все изделия обладают общими чертами:

• Корпус из ABS (стойкого к ударам) пластика, с носиком из металла;
• LED фиброоптическое (оптоволоконное) освещение;
• Электропитание от батареек АА (пальчиковых);
• Линза поворотная, с трехкратным увеличением;
• Клипса для фиксации отоскопа в кармане;
• Порт для проведения пневмотеста;
• Без реостата для изменения яркости лампы;
• Зарегистрированы в РФ как медицинское оборудование, то есть признаны безопасными и допущены к профессиональной медицинской практике.

Внешний вид

Первое, что бросается в глаза – внешне отоскоп Stern очень похож на образец №1! Даже размер тот же. Разница – в боченкообразной форме корпуса и наличии на корпусе насечек, обеспечивающих удобную фиксацию отоскопа в руке вне зависимости от размера ладони. Пластик не скользящий матовый, теплый и шелковистый на ощупь. У образца №2 корпус глянцевый, полированный.

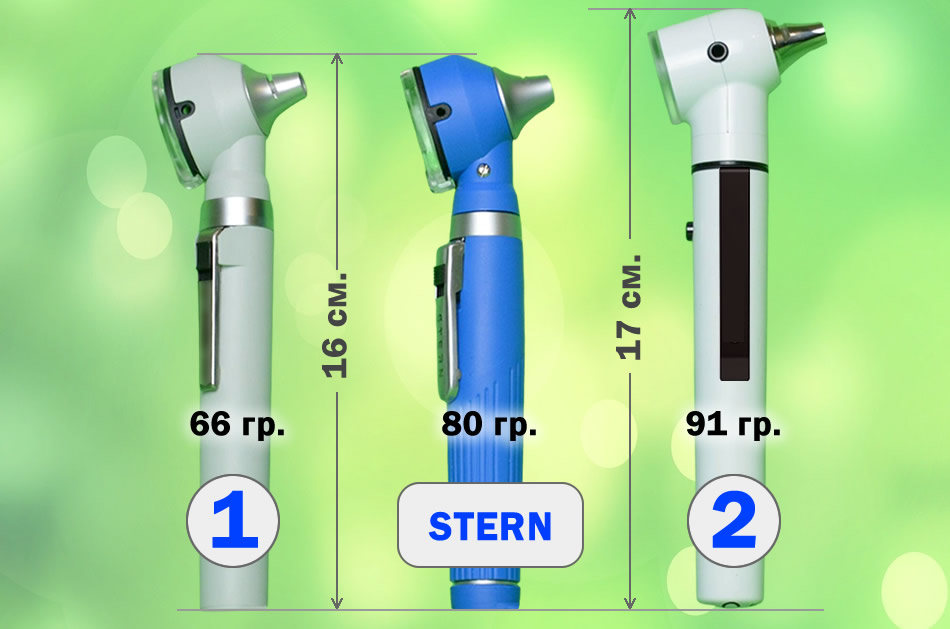

Важные характеристики для карманных моделей – вес и размер. Чем они меньше, тем удобнее носить в нагрудном кармане. У Стерн вес средний, на 12 грамм тяжелее первого образца и на 11 грамм легче второго. В длину у второго образца Стерн выиграл целый сантиметр.

Клипса для крепления к карману чуть шире первого образца. У второго образца клипса длинная, широкая, материал и упругость напоминают закаленную пружину. Очень практичное и надежное решение!

Цветовая гамма.

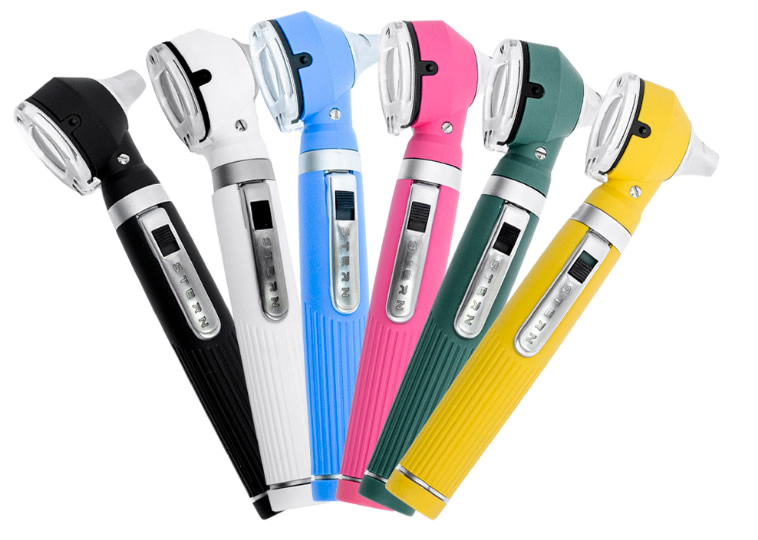

Здесь карманные отоскопы Stern абсолютные лидеры! Немецкие образцы предлагают два и три цветовых решения, Стерн – целых шесть! Оттенки цветов тоже подобраны со вкусом – розовый коралловый, весенний зеленый, небесный синий, угольно черный… Педиатр, ветеринарный врач, брутальный ЛОР приемного отделения, терапевт в кипельно белом халате – каждый специалист сможет подобрать цвет на свой вкус и настроение.

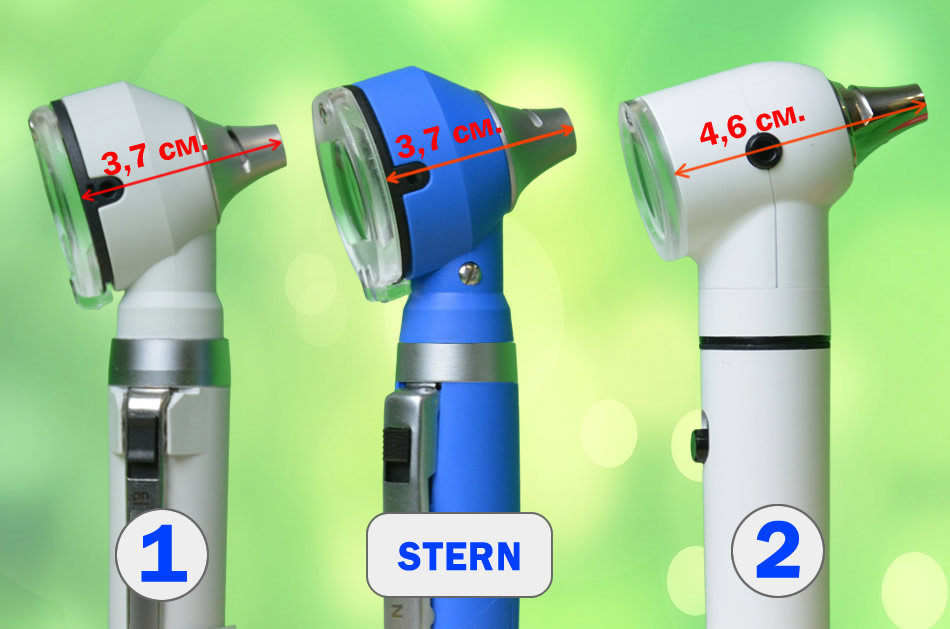

Головка отоскопа

Принципиальное устройство у всех моделей одинаково – лампа расположена в шейке головки. Из шейки свет по гибкому оптическому волокну доставляется к краям металлического носика отоскопа, и оттуда через съемную пластиковую воронку освещает структуры уха или полости носа.

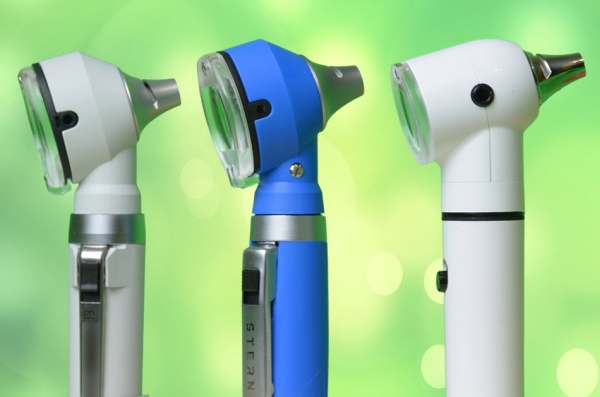

У первого образца и Stern головки схожи по конструкции, дизайну и длине. Корпус монолитный, без щелей, способствующих проникновению пыли.
У второго образца дизайн более округлый, сбоку есть технологическая щель. Головка, без учета линзы, почти на сантиметр длинней. И есть интересная «фишка» - в области шейки головки расположена пластиковая гайка, позволяющая зафиксировать поворот головки относительно клипсы и выключателя на корпусе.

Носики отоскопов металлические, с канавкой для крепления пластиковых воронок. Помимо воронок собственного производства Стерн совместим с воронками отоскопов Rudolf Riester.

Диаметр окуляров у всех отоскопов приблизительно одинаков – чуть больше двух сантиметров.

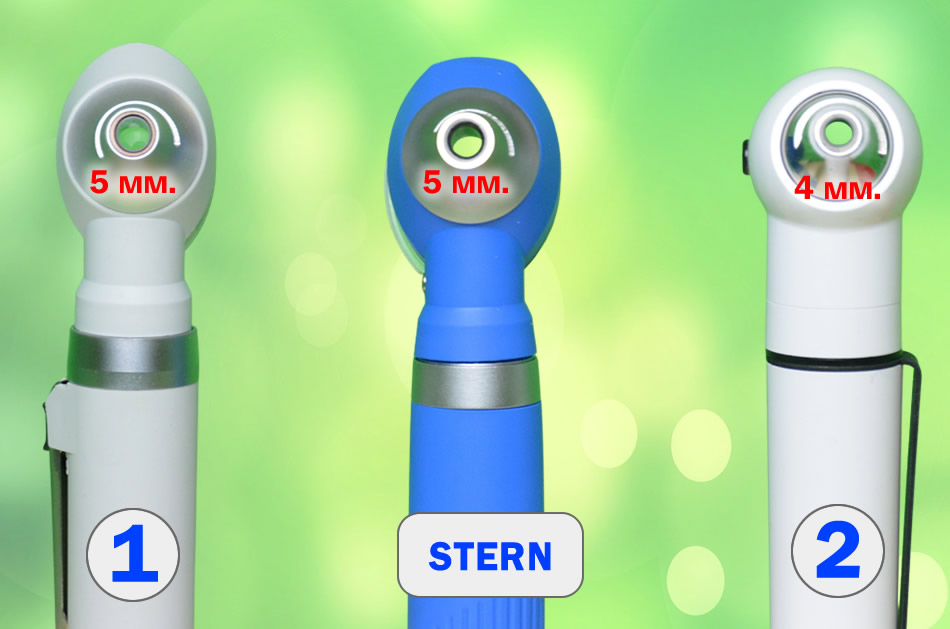

Но внутренний диаметр носика у второго образца меньше на миллиметр.

На ЛОР осмотр данная особенность не повлияет – диаметр осматриваемого участка определяется размером воронки. Но при инструментальных вмешательствах большая длина головки в совокупности с маленьким диаметром выхода существенно сузит возможность углового наклона инструмента и ассортимент применяемых инструментов.

Линза отоскопа

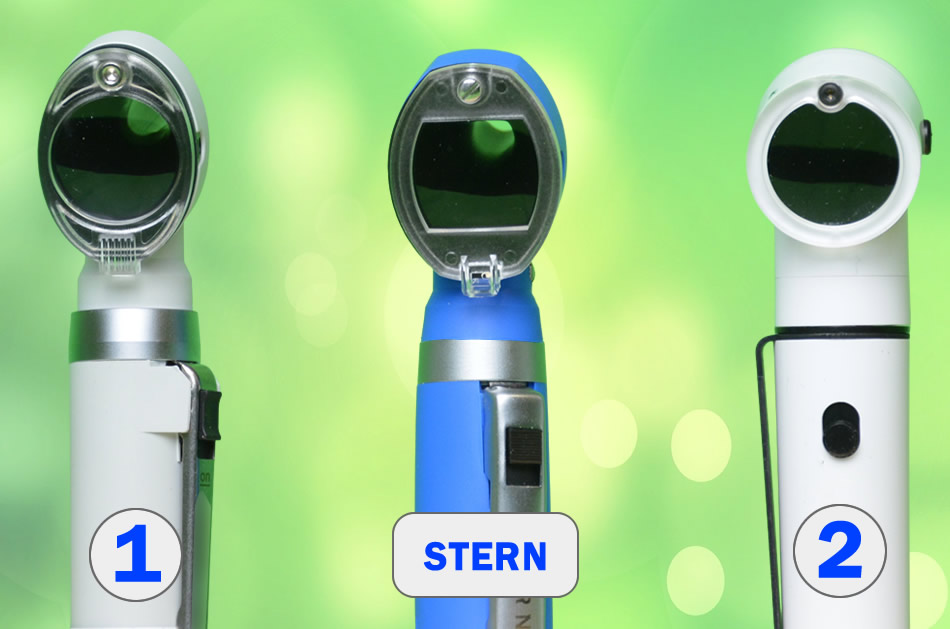

Линзы у всех трех моделей из оптического акрила. Отличная прозрачность, оптические искажения минимальны, муара и хроматизма не замечено. У Stern за счет прямоугольной формы площадь линзы немного больше – на три/пять процентов.

Все линзы поворотной конструкции, позволяют получить инструментальный доступ через канал отоскопа. У Стерн линза поворачивается легче, чем у других образцов. Если врач использует отоскоп только для осмотра и не пользуется инструментальным доступом, слабую фиксацию линзы он вряд ли оценит. Но нам удалось изменить усилие поворота подкрутив фиксирующий винт. Использовали обычную отвертку, у других образцов для регулировки нужно использовать миниатюрный шестигранный ключ.

Освещение

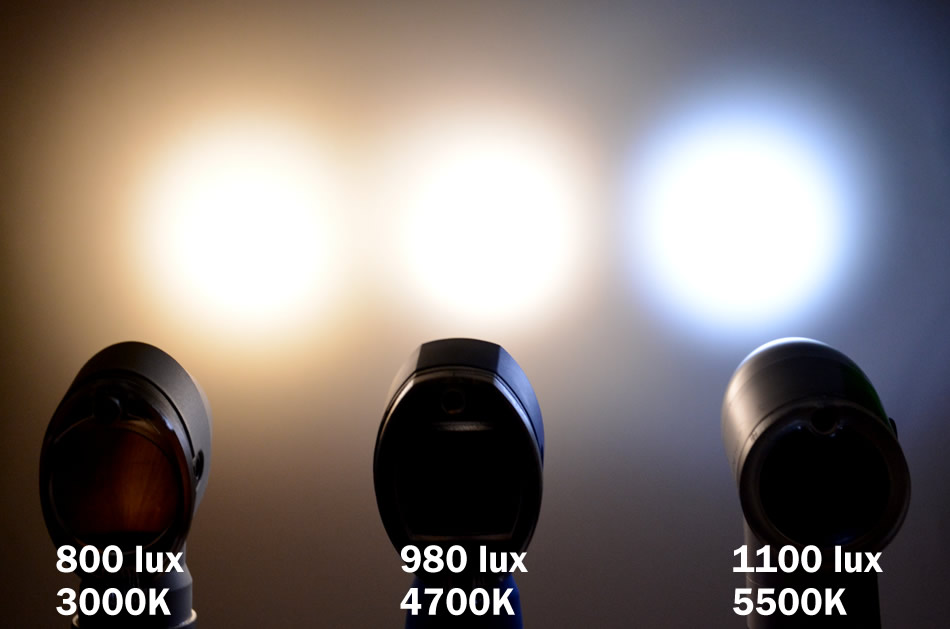

Во всех моделях установлены качественные LED лампы, дающие равномерный сфокусированный свет. Тесты интенсивности освещения проводились с расстояния 10 см. на белом матовом фоне. Использовался бытовой люксметр, поэтому цифры могут отличаться от эталонных, но нам важна разница показателей. Индекс цветопередачи (CRI) взят из декларируемых производителями характеристик. Итак:

Образец №1: 800 lux- интенсивность достаточная для осмотра, но не выдающаяся. Цвет самого теплого оттенка – 3000К. Декларируемая цветопередача CRI>94, то есть ОЧЕНЬ хорошо – цвета близки к естественным.

Образец Stern: яркость выше, 980 люкс – «золотая середина». Цвет более белый, но с комфортным теплым оттенком - 4700К. CRI>95. По совокупности показателей – максимальная цветопередача, естественные цвета слизистых и комфорт для глаза врача.

Образец №2: максимальная яркость! 1100 люкс своего рода рекорд среди отоскопов. Цвет самый белый, 5500К. В белом цвете лучше всего видны границы воспаления, но для правильной оценки цвета слизистых и сосудистой сети нужен определенный опыт и привычка. Про качество цветопередачи производитель данных не публикует.

Электропитание

Осуществляется от стандартных батареек типа АА. У немецких моделей головка съемная, батарейки в рукоятку вставляются сверху. У Стерн головка тоже снимается, но исключительно для доступа к лампе. Элементы питания устанавливаются через крышку в нижней части рукоятки.

Такой способ установки существенно облегчает обслуживание отоскопа при аварии – потекших батарейках. Электролит, вытекший из бракованных или надолго забытых элементов питания, выводит из строя электрические контакты и внутреннюю поверхность корпуса. В приборах с несъемной нижней крышкой практически невозможно получить доступ к контакту-пружинке – рукоятка подлежит замене. У отоскопов Stern корпус полностью разборный, при необходимости почистить рукоятку легко.

Справедливости ради отметим, что нам не очень понравилась резьба нижней крышки – хотелось бы покрупнее, как у головки образца №2. В нем резьба с шагом 2мм и выступы шириной 1мм – головка прикручивается за полтора оборота и буквально с наощупь! Накручивание крышки отоскопа Stern затруднений не вызывает, но у немца процесс удобнее.

Итоги сравнения отоскопов

Все модели отоскопов проявили себя очень достойно. Качественный свет, эргономика конструкции, оптика. Каждый прибор хорош по- своему:

Образец №1 самый легкий и самый компактный. Удобный инструментальный канал, свет с правильной цветопередачей. И, скорее всего, именно эта модель явилась идейным вдохновителем Стерна.

Образец №2 самый яркий. Упругая, цельноштампованная металлическая клипса и резьба головки заслуживают отдельного восхищения. Приятная «фишка» – гайка для фиксации поворота головки.

Отоскоп Stern вобрал в себя лучшие черты немецких моделей:

• Компактность и небольшой вес;
• Удобный, приятный на ощупь и не скользкий корпус;
• Яркое освещение с правильной передачей цвета;
• Широкий инструментальный канал, облегчающий манипуляции;
• Приятный бонус – цветовая гамма из 6 цветов;
• Цена! Стерн немного дешевле образца №1, существенно дешевле образца №2, и в разы дешевле Heine!

Но есть нюанс. Немецкие отоскопы поставляются в Россию более 10 лет. Отоскопам Стерн чуть более года. Потока жалоб на качество не отмечалось, но информации о многолетней живучести Stern пока что не накоплено.

В целом – отоскоп Stern Otoview это отличный свет и эргономика за приемлемую цену.

Дополнительные материалы

Головка отоскопа с лампой

Виден контакт нижней части LED лампы, защелка линзы.

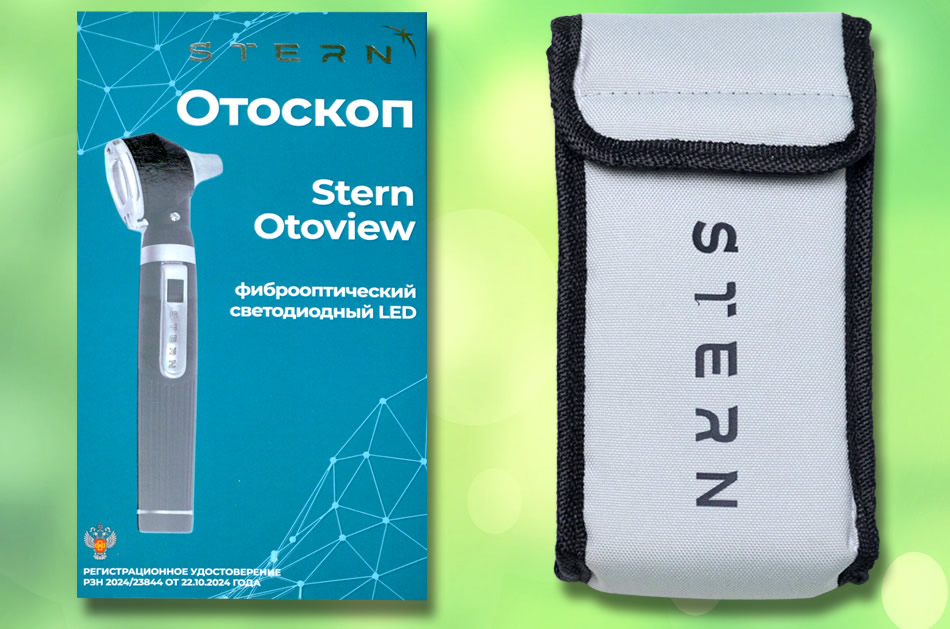

Упаковочная коробка и чехол отоскопа.

Для защиты оборудования в чехле между слоями ткани добавлена прокладка толщиной 3 мм. из вспененного пенополиуретана. Внутри чехла - карманы для хранения отоскопа и комплекта воронок.

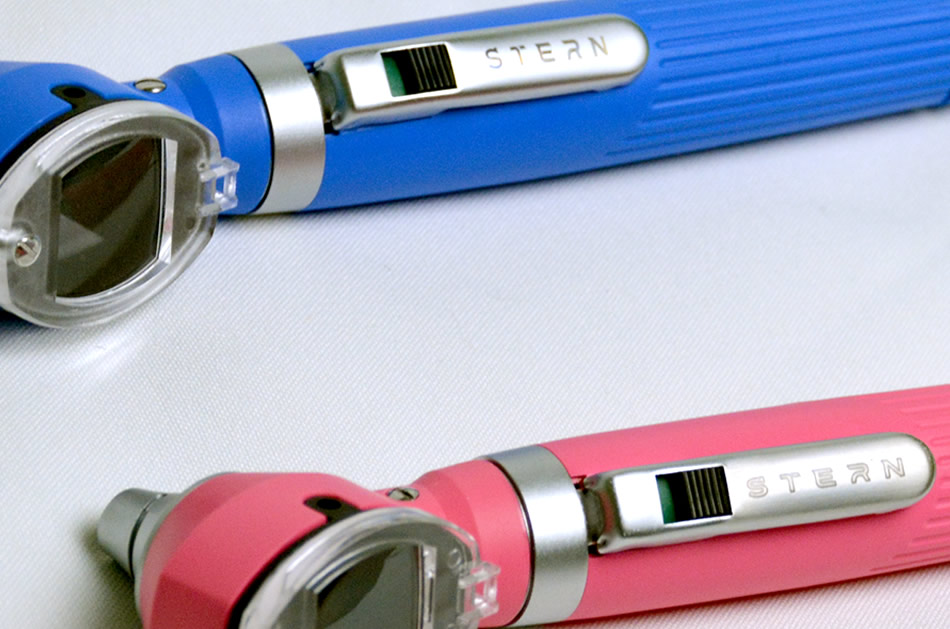

Обновленная надпись-логотип на клипсе
