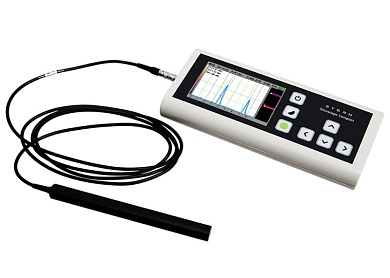

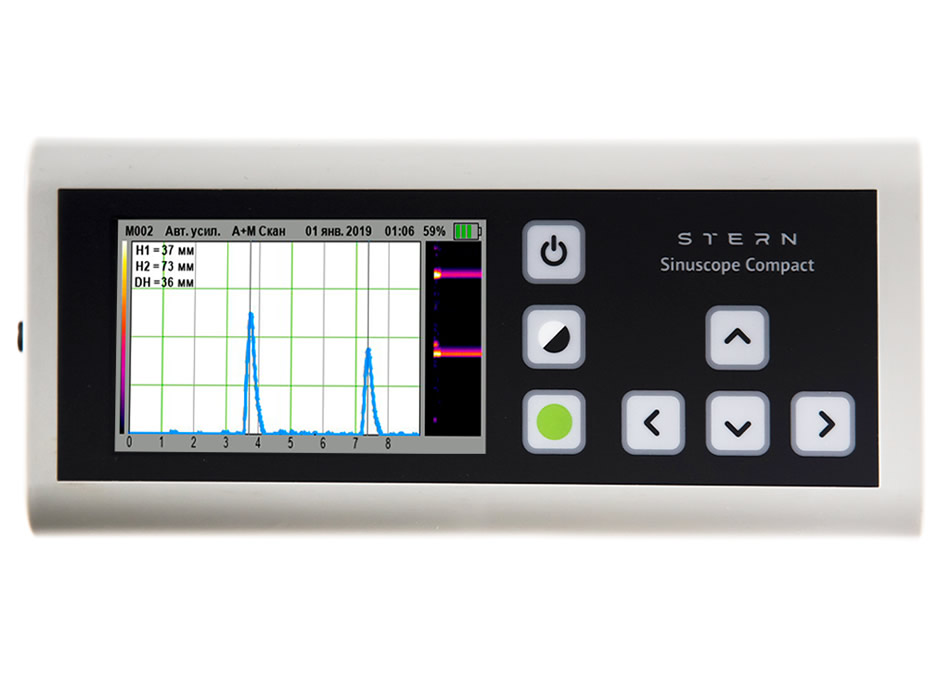

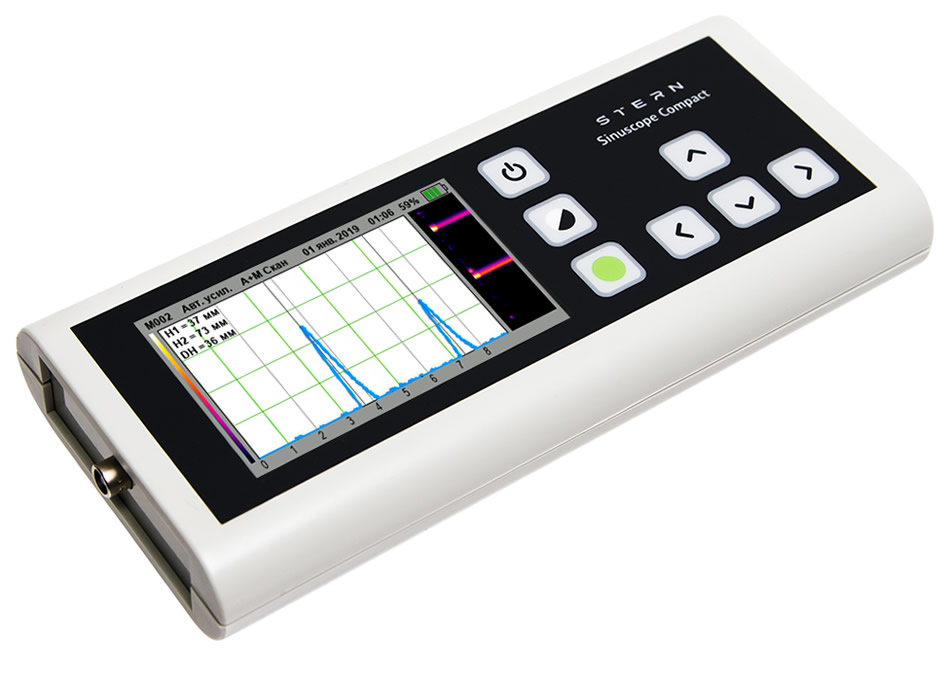

Портативный эхосинускоп Stern Sinuscope Compact

Синускоп Stern Sinuscope Pro относится к ультразвуковому оборудованию класса А+В. Предназначен для ультразвукового исследования верхнечелюстных и лобных пазух на наличие жидкости, определения размеров пазух. В некоторых случаях можно определить наличие полипов.

Оснащен аккумулятором 1300 mA, обеспечивающим не менее 8 часов работы. Заряжается от стандартного источника питания USB C.

Принцип работы синускопа

В приборе использован метод ультразвукового исследования придаточных пазух, основанный на свойстве ультразвука отражаться на границе двух сред с различным акустическим сопротивлением. Учитывая направление луча и положение отражающей точки, можно определить местоположение интересующих исследователя структур. В эхосинускопии рассматриваются эхосигналы, отраженные от границ «мягкая ткань/кость», «кость/воздух», «кость/содержимое пазухи», «содержимое пазухи/кость».

Коэффициент отражения ультразвука сильно отличается для различных границ раздела. На границе «кость/воздух происходит полное отражение ультразвука. На границе «кость/содержимое пазухи» происходит частичное отражение ультразвука, а часть ультразвуковой энергии проходит через границу и распространяется в жидкости, например, в жидком содержимом гайморовой пазухи.

Примеры диагностики. Интерпретация результатов синусоскопии.

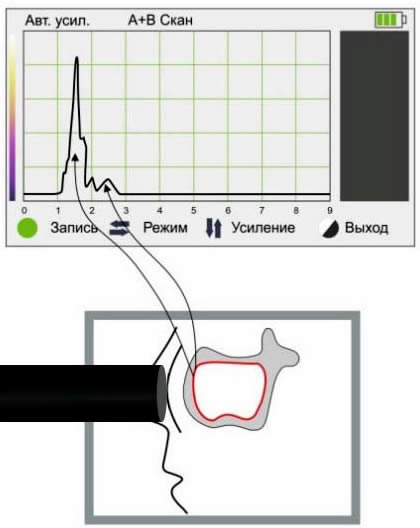

Нет индикации или индикации между 0 и 1,5 см. Отрицательный признак:

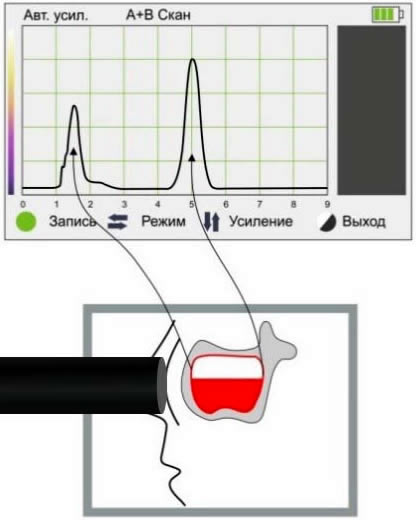

Жидкость в верхнечелюстной пазухе. Индикация между 3,5 и 6 см. Положительный признак:

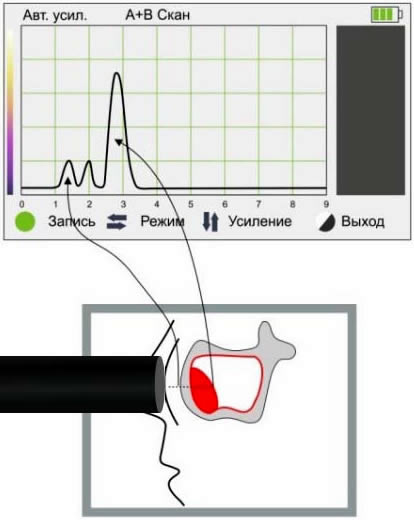

Киста или полип в верхнечелюстной пазухе. Индикация между 2 и 3 см.:

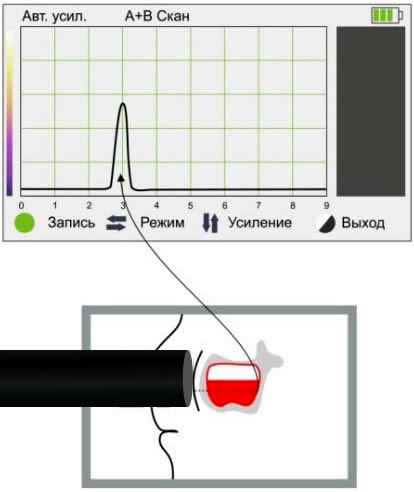

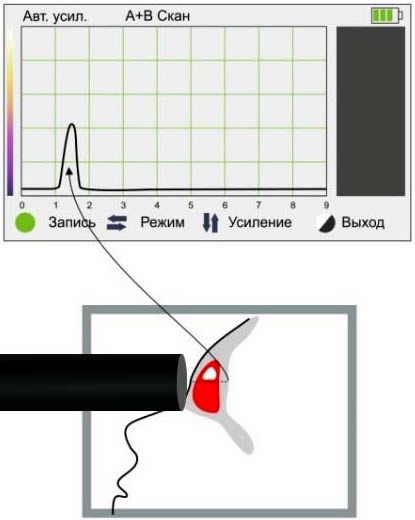

Жидкость в лобной пазухе. Индикация между 1 и 3 см. Положительный признак:



Жидкость в верхнечелюстной пазухе ребенка. Индикация между 2 и 4 см. Положительный признак:
